產品名稱：發送罐上引方式輸送

產品關鍵詞：
產品簡介：發送罐上引方式輸送1. 原理： 物料裝入密閉的發送罐后，壓縮空氣由發送罐的頂部、底部流化板和增壓氣處進入，空氣通過透氣隔層，使物料強烈“沸騰”呈流態化。由于發送罐內壓力的作用，使流態化的物料經內置輸料管送出。2. 適用物料： 它具有輸送平穩、混合比高的特點，…

產品詳情

發送罐上引方式輸送

1. 原理：

  物料裝入密閉的發送罐后，壓縮空氣由發送罐的頂部、底部流化板和增壓氣處進入，空氣通過透氣隔層，使物料強烈“沸騰”呈流態化。由于發送罐內壓力的作用，使流態化的物料經內置輸料管送出。

2. 適用物料：

   它具有輸送平穩、混合比高的特點，廣泛用于較低比重的粉粒狀物料的輸送，如藥粉、水泥、煤灰、粘土粉、面粉、碳酸鈣、石灰石粉、碎豆皮粉、稻殼粉等。

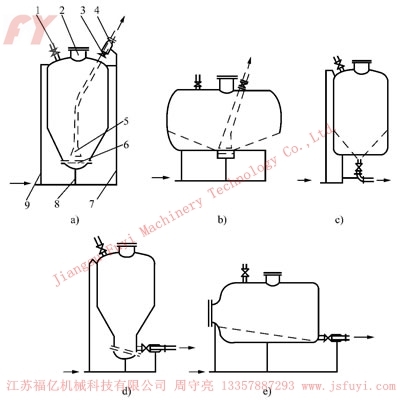

    沸騰式氣力輸送裝置可根據發送罐底部流化板的結構、材質、安裝位置來設計輸料管的出料方式。按發送罐上的出料位置，大致分上引式、和側引式。由于發送罐內物料的流化狀態不同會造成輸料管的不穩定性，輸送能力、混合比等參數也會發生相應變化。根據實驗表明，在輸送距離不長的情況下，采用上引式較好。輸送管鉛直上升高度應保持在5m以上，使物料從加速流動進入穩定流動。
    上引沸騰式發送罐，其流化板在發送罐的底部，輸料管下部擴口管安裝在流化板的上方適當位置，上端由發送罐的頂部垂直向上，增壓噴射器安裝在出口處的管道上。壓縮空氣共分三路進入：一路從發送罐的頂部處進氣，使器頂很快形成背壓，將物料向下推送；二路為主氣源從發送罐底部的進氣管進入流化板，并通過截止閥門調節風量；三路由進氣管進入增壓噴射器，進行二次補氣，補氣量的大小可調節控制料氣混合比。當發送罐內的壓力值達預先設定值時，輸料閥快速打開，高濃度的氣料混合流進入輸料管，順利地輸送出去。
    側引沸騰式發送罐,其流化板為傾斜布置，輸料管在發送罐的側面，物料沿著流化板的傾斜方向輸送，這種發送罐結構形式分立式和臥式兩種，臥式常用于散裝物料罐車。


 3. 上引式發送罐主要技術參數

序號

名稱

規格及參數

序號

名稱

規格及參數

1

發送罐容積/m3

0.1-10.0

5

工作壓力/MPa

0.1-0.4

2

輸送能力/t.h-1

1-50

6

氣源壓力/MPa

≤0.6

3

輸送距離/m

＜1000

7

耗氣量/m3

1-35

4

提升距離/m

＜50

8

進料閥組合/臺

2-3

 

立式罐體錐角

35-70°

 

卸料點個數

現場要求

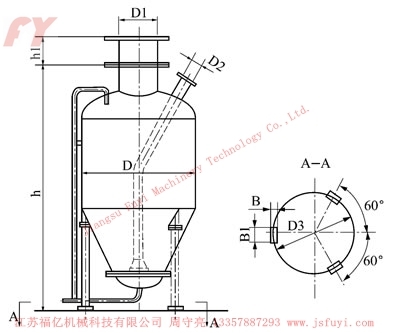

 4. 上引式發送罐系列尺寸



型號

容積/m3

D

D1

D2

D3

h

h1

B*B1

CHP-1

0.1

500

150

40

40

1320

100

100*160

CHP-2

0.2

600

150

40

40

1320

100

100*160

CHP-4

0.4

800

200

60

50

1880

100

120*180

CHP-6

0.6

1000

200

80

65

2030

120

120*180

CHP-10

1.0

1000

250

80

65

2230

120

120*180

CHP-20

2.0

1400

250

125

80

2690

120

160*220

CHP-40

4.0

1800

300

150

100

3240

150

160*220
